AutoCAD 완벽 가이드: 초보자부터 전문가까지
AutoCAD는 건축, 엔지니어링, 디자인 분야에서 널리 사용되는 2D 및 3D CAD 소프트웨어입니다. 본 가이드에서는 AutoCAD의 기본 기능부터 고급 기능까지 자세히 알아보고, 효율적인 사용법을 익히도록 도와드립니다.

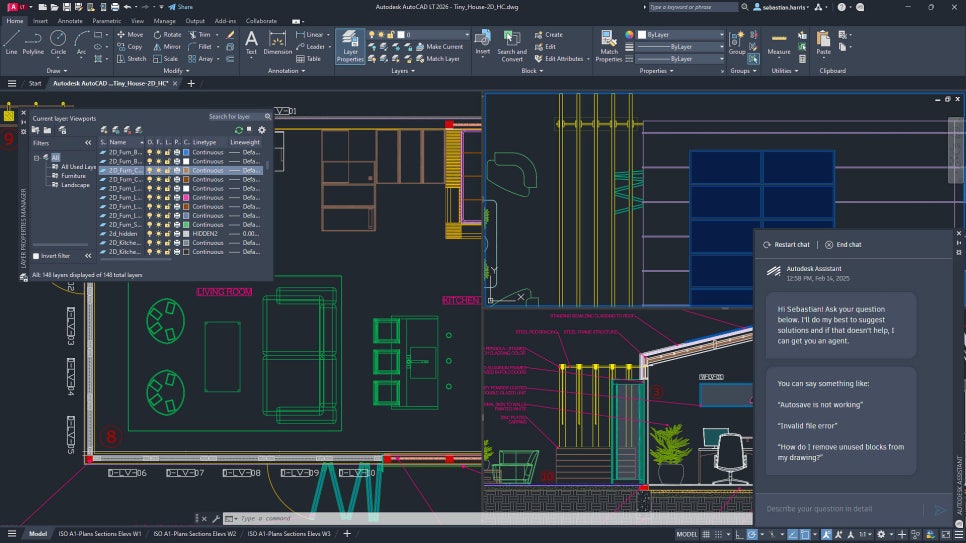

AutoCAD 인터페이스 이해하기
AutoCAD를 처음 실행하면 다소 복잡해 보일 수 있지만, 익숙해지면 매우 직관적입니다. 메뉴 바, 리본, 명령줄, 도면 영역 등으로 구성되어 있으며, 각 영역은 특정 기능을 담당합니다. 리본은 다양한 도구와 명령어를 아이콘으로 제공하며, 명령줄은 명령어를 직접 입력하여 작업할 수 있는 공간입니다. 도면 영역은 실제 설계 작업이 이루어지는 공간입니다. 각 도구의 기능을 탐색하고, 자주 사용하는 도구는 바로가기를 설정하여 효율성을 높이는 것이 좋습니다. 좌표계와 단위 설정을 미리 설정해두는 것도 중요합니다. AutoCAD의 설정은 작업 환경에 따라 다르게 적용될 수 있으므로, 자신에게 맞는 설정을 찾는 것이 중요합니다.
2D 도면 작업: 선, 원, 다각형 그리기
AutoCAD의 기본적인 2D 도면 작업은 선, 원, 다각형 등의 기본 도형을 그리는 것부터 시작합니다. 선 그리기 도구를 사용하여 직선, 호선, 다중선을 그릴 수 있으며, 원 도구를 이용하여 원과 호를 그릴 수 있습니다. 다각형 도구는 정다각형이나 임의의 다각형을 그리는 데 사용됩니다. 각 도구의 옵션을 활용하면 정밀한 도면을 생성할 수 있습니다. 예를 들어, 선의 두께, 색상, 선 스타일 등을 변경할 수 있으며, 원의 지름이나 반지름을 정확하게 입력하여 원을 그릴 수 있습니다. 객체 스냅 기능을 활용하면 정확한 위치에 도형을 그릴 수 있습니다. 객체 스냅은 기존 객체의 특정 점 (예: 중심점, 끝점 등)에 도형을 스냅하여 정확도를 높이는 기능입니다.
3D 모델링: 기본 입체 도형 생성 및 조작
AutoCAD는 2D뿐 아니라 3D 모델링도 지원합니다. 3D 모델링은 큐브, 구, 원통 등의 기본 입체 도형을 생성하고 조작하여 복잡한 3D 모델을 만들 수 있습니다. 3D 모델링에서도 객체 스냅 기능을 활용하여 정확한 위치에 객체를 배치할 수 있습니다. 엑스트루드(Extrusion)와 회전(Revolve)과 같은 명령어를 사용하여 2D 도형을 3D 모델로 변환할 수 있습니다. 솔리드 편집 도구를 이용하여 3D 모델의 형상을 수정하고 조작할 수 있습니다. Boolean 연산 (합집합, 차집합, 교집합)을 통해 여러 3D 모델을 결합하거나 빼서 복잡한 형태를 만들 수 있습니다. 레이어 관리를 통해 3D 모델의 복잡성을 관리하는 것이 효율적입니다.
레이어와 블록 사용법
레이어는 도면을 구성하는 요소를 분류하고 관리하는 데 사용됩니다. 각 레이어에는 선의 색상, 선 종류, 선 두께 등의 속성을 지정할 수 있습니다. 레이어를 효율적으로 사용하면 도면의 복잡성을 줄이고, 특정 요소를 쉽게 선택하고 편집할 수 있습니다. 블록은 자주 사용되는 도면 요소를 미리 만들어 저장해놓고 필요할 때마다 불러와 사용할 수 있는 기능입니다. 블록을 사용하면 도면의 일관성을 유지하고 작업 시간을 단축할 수 있습니다. 외부 참조 (Xref) 기능을 통해 다른 도면 파일을 현재 도면에 불러와 사용할 수 있습니다. 이 기능을 활용하여 여러 도면을 통합하여 관리할 수 있습니다.
치수 기입 및 주석 추가
AutoCAD는 치수를 기입하고 주석을 추가하는 기능을 제공합니다. 정확한 치수를 기입하는 것은 설계의 정확성을 보장하는 데 필수적입니다. 다양한 치수 스타일을 적용할 수 있으며, 치수선의 위치, 스타일, 텍스트 크기 등을 변경할 수 있습니다. 주석 기능을 이용하여 도면에 설명을 추가하고, 중요한 부분을 강조할 수 있습니다. 텍스트 스타일을 사용하여 텍스트의 크기, 글꼴, 색상 등을 지정할 수 있습니다.
출력 및 파일 형식
작업이 완료된 도면은 다양한 형식으로 출력할 수 있습니다. PDF, DWG, DXF 등 다양한 파일 형식을 지원하며, 프린터 설정을 통해 용지 크기, 배율 등을 조절할 수 있습니다. DWG 파일은 AutoCAD 전용 파일 형식이며, DXF 파일은 다른 CAD 소프트웨어와 호환되는 파일 형식입니다. 출력 전에 도면을 검토하여 오류가 없는지 확인하는 것이 중요합니다.
